近日，維也納工業大學團隊在 Science發表了一篇可能會對整個晶片行業產生重要作用的論文。台積電、英特爾、三星這些巨頭正在豪擲千金，研發兩納米甚至一納米的製程。如果選錯了材料方向，幾百億美元可能竹籃打水一場空。
這篇論文提供了一個篩選工具，它能夠知道哪些材料是值得下注的真金，哪些只是看着漂亮的數據。同時，這篇論文中重點強調的是，二維材料和絕緣層必須從最初就一起設計。
當前手機電腦越做越小，晶片里的零件已經快碰到物理極限。人們想用原子厚度的神奇材料來續命，卻遇到了一個攔路虎，那就是當這些超薄材料疊在一起時，它們之間會卡着一個看不見的縫隙。
這個縫隙只有零點一四納米，比一個硫原子還細，卻能嚴重削弱電子性能。此外，本次研究人員也找到了拉鏈式材料這一解藥，能讓兩層原子牢牢鎖死，徹底消除這個縫隙，從而能夠幫助晶片行業避開一條可能浪費幾百億美元的死胡同。

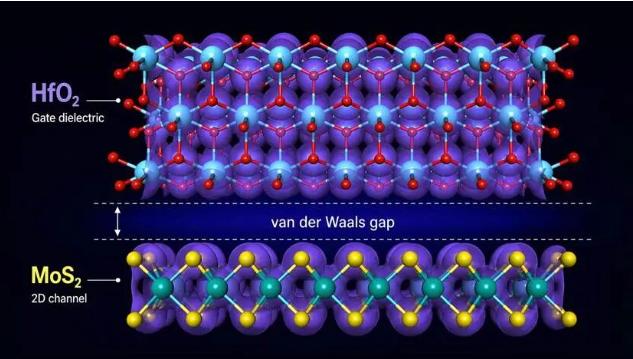

想製造更小的電晶體，就得把絕緣層做得極薄。絕緣層的作用是隔開控制電極和導電通道。如果使用原子厚度的二維材料，傳統方案就失靈了。大多數二維材料和絕緣層之間只能靠范德華力粘着。
這是一種很微弱的吸引力，就像兩塊光滑的玻璃板輕輕貼在一起。它們之間永遠隔着一道肉眼看不見的空氣縫。這個縫隙雖然只有零點一四納米，卻成了一夫當關的瓶頸。
與此同時，這個縫隙還帶來了雙重麻煩。它像真空一樣不導電，會大幅削弱控制電極的電容效應。電容減弱意味着控制晶片開關的效率變差。這個縫隙還會讓電子亂跑，增加漏電和能量損耗。很多材料本身性能優異，貼上絕緣層後就泯然眾人了。研究人員一針見血地指出，問題不在材料本身，而在材料的接縫處。

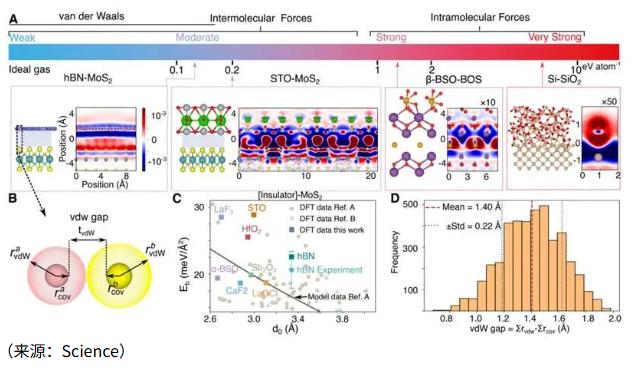

研究人員用計算機模擬了多種材料組合，發現六方氮化硼這種絕緣體表現尚可。它雖然也產生了縫隙，但縫隙反而擋住了漏電。不過大多數高倍材料就慘了，比如鈦酸鍶這種高倍材料，本身介電常數極高，一旦形成縫隙所有優勢都付諸東流。它的絕緣效果甚至不如傳統材料，直接失去了繼續微縮的資格。
但是，科學家已經找到了解決辦法，這個方法就是拉鏈式材料。某些特殊氧化物能和二維半導體長出連續化學鍵，它們像拉鏈一樣緊密咬合徹底消滅了那個縫隙。一種名為 BSO BOS的材料已經做到了這一點，它的絕緣等效厚度只有零點四納米，創造了新的世界紀錄。這種材料不僅性能炸裂，還保留了較好的電子遷移率。

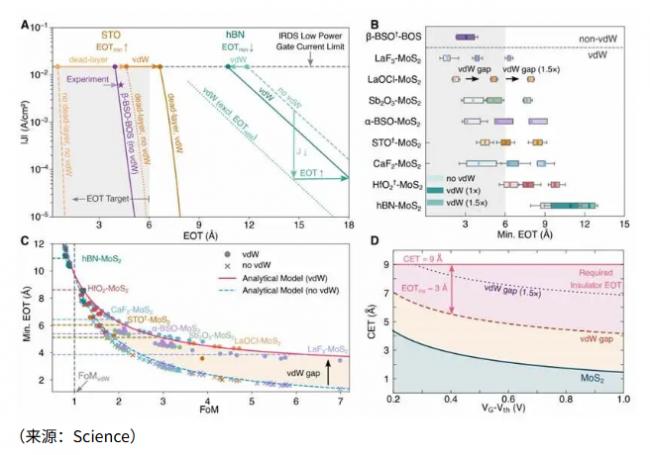

為了弄清楚這個縫隙到底有多致命，研究人員做了大量細緻的計算。他們發現這個縫隙的介電常數只有二左右，和真空差不多。這意味着無論你選多牛的絕緣材料，電子都得先穿過這道空氣牆。這道牆會給整個器件憑空增加零點二七納米的等效氧化物厚度，對於追求亞納米級別的先進制程來說，這簡直是雪上加霜。
研究人員還分析了金屬電極接觸的問題，晶片里的源極和漏極需要跟二維材料手拉手。如果中間也卡着縫隙，電阻會噌噌往上漲。按照國際器件與系統路線圖的要求，未來晶片的接觸電阻得壓到一百八十歐姆每微米以下。如果縫隙還在，這個目標基本不可能實現。所以只有把縫隙徹底消滅，才有機會摸到那個門檻。
不同類型的絕緣材料在面對這個縫隙時，表現也是天壤之別。像氧化鉿這種已經在用的老將，本身介電常數適中，縫隙帶來的額外厚度還能忍受。不過像鈦酸鍶這種靠離子極化吃飯的超高倍材料，對界面極度敏感。縫一出現，它的介電常數就會從幾百暴跌到幾十，徹底喪失優勢。這說明在微觀世界裏，界面決定了命運。
拉鏈式材料之所以能脫穎而出，是因為它在原子層面上改變了遊戲規則。普通堆疊像是把兩本書隨便摞在一起。拉鏈式材料則像是把兩頁紙的齒口對齊、狠狠壓實，化學鍵在界面處連續生長，不存在真空區域，電場可以暢通無阻地穿過，不會在中間摔跟頭。
目前這種材料已經在實驗室里通過了考驗，研究人員用 BSO BOS做出了實際器件。它的等效氧化物厚度做到了驚人的零點四納米甚至更低，這已經遠遠甩開了目前工業界的目標，而且它跟二維半導體的配合相當默契，電子在裏面跑得飛快，並沒有因為界面的改變而拖後腿。
這項技術離大規模量產還有距離，因為拉鏈式材料需要晶格匹配，不是隨便找兩種材料就能拉上拉鏈。當前，研究人員正在用計算機高速篩選成千上萬種組合，並在使用 AI幫忙預測哪些配對能長出完美的拉鏈結構。
對我們普通人來說，這決定了未來十年的電子產品還能不能繼續變薄變強。例如手機能不能摺疊成手錶然後展開成平板，筆記本電腦能不能薄如紙張，都取決於這些原子級別的縫隙能否被攻克，但這僅僅是個開始，研究人員還在尋找更多能像拉鏈一樣緊密咬合的材料組合。
